Шнековый транспортер

НПО «РоссМаш» осуществляет продажу шнековых транспортеров для пищевой промышленности. Механизм предназначен для погрузки и транспортировки сыпучих продуктов, пастообразных веществ, взвесей, эмульсий, пульп с частичками фруктов. Обеспечивает защиту продукции от воздействия внешних факторов: влаги, ультрафиолетовых лучей, пыли.

Шнековый транспортер ТШ - 3/1

Шнековый транспортер ТШ - 3/2

Устройство шнекового конвейера

Транспортер состоит из следующих элементов:

  • приемная воронка, через которую поступает материал;
  • закрытая неподвижная металлическая труба;
  • рабочий винт, основа механизма;
  • электродвигатель, оснащенный редуктором;
  • выгружная шахта;
  • опоры, поддерживающие корпус транспортера.

В качестве дополнительных деталей могут использоваться бункеры для непродолжительного хранения материалов.

Схема устройства

Схема устройства

Характеристики шнекового транспортера

характеристики

Принцип работы

  1. Включается электропривод, задающий вращение винта.
  2. Транспортируемое вещество засыпается в загрузочную воронку.
  3. За счет вращения шнека происходит перемещение вещества по трубе.
  4. Дойдя до выпускного патрубка, материал выгружается.

Виды винтовых конвейеров

Шнековые транспортеры классифицируют по типу корпуса:

  • открытый — в корпусе отсутствует верхний сектор. Применяется в закрытых помещениях и для сырья, которое не образует пыли;
  • закрытый — герметичный тип корпуса, обычно используется для пищевой продукции. Пригоден для монтажа в помещении и на улице.

По типу вала:

  • одновинтовой — состоит из одной спирали;
  • двухвинтовой — есть две параллельные спирали.

По рабочему положению транспортеры бывают:

  • наклонные;
  • горизонтальные;
  • вертикальные.

Какими бывают винты у шнекового транспортера?

В зависимости от формы выделяют 4 вида винта:

  • сплошной — основой служит полый вал с приваренной к нему непрерывной стальной спиралью. Используется для перемещения сыпучих материалов, не подверженных слеживанию и налипанию на стальные детали;
  • ленточный — между валом и спиралью присутствует зазор. Система позволяет грузу не скатываться и не смешиваться в процессе перемещения;
  • лопастной — в виде отдельных лопастей, которые расположены вокруг вала по спирали. Применяется для груза, требующего разрыхления и перемешивания;
  • фасонный — смешивает материал благодаря выемкам и вырезам на винтовых лопастях. Может применяться для сухих, пластичных и мокрых веществ.

Технические характеристики

Основными техническими характеристиками шнекового транспортера являются:

  • t — шаг спирали винта, расстояние между витками;
  • n — скорость вращения ходового винта, варьируется в пределах 30–120 об/мин;
  • D — диаметр винта, может варьироваться в диапазоне 150–600 мм;
  • ψ — объем заполненности транспортера, внутреннее пространство может заполняться на 15–40 % в зависимости от перемещаемого груза.

Какой конвейер купить для зерна

Шнековый транспортер для зернистого груза рекомендуется выбирать с учетом следующих параметров:

  • необходимая производительность — зависит от мощности модели и перемещаемого материала;
  • характеристики перемещаемых продуктов — зернистость, склонность к слипанию, комкованию и пылеобразованию, влажность;
  • направление перемещения сырья — может быть вертикальным или горизонтальным;
  • расстояние перемещения — определяется длиной трубы;
  • мобильность — устройство может быть стационарным или мобильным. Колесная база позволяет транспортировать его по цеху или к месту погрузки.

Сфера применения шнековых транспортеров

Винтовые конвейеры применяются на различных миксерах, дозаторах, накопительных бункерах. Использование такого оборудования целесообразно на производственных и перерабатывающих предприятиях пищевой промышленности.

Шнековые транспортеры применяют для следующих целей:

  • подача составляющих элементов в производство;
  • внутрицеховое транспортирование сырья;
  • погрузочные работы;
  • смешивание компонентов;
  • дозирование.

Варианты выпускаемой продукции

пример шнекового транспортера 1
пример шнекового транспортера 2
пример шнекового транспортера 3
пример шнекового транспортера 4
пример шнекового транспортера 5

Преимущества и недостатки шнековых транспортеров

К плюсам винтовых конвейеров относится следующее:

  • перемещение материалов в горизонтальном, наклонном и вертикальном направлении;
  • в процессе транспортировки груз не меняет своих характеристик, не прессуется и не слеживается;
  • транспортер можно загерметизировать и использовать для перемещения пылящихся материалов;
  • возможность транспортировать мокрые и горячие вещества;
  • применение для смешивания компонентов.

Минусы устройства определяются его конструкцией:

  • производительность шнека обеспечивается за счет большого расхода мощности;
  • транспортер имеет определенную длину, поэтому расстояние транспортировки ограничено;
  • из-за постоянного трения фракций сырья винт и труба подвержены износу.

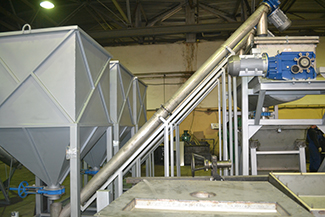

Пример готового шнекового транспортера





Чтобы заказать шнековый транспортер в НПО «РоссМаш», достаточно скачать и оформить опросный лист на поставку оборудования. Условия доставки по Москве и в регионы указаны в описании модели. Цена предоставляется по запросу.
