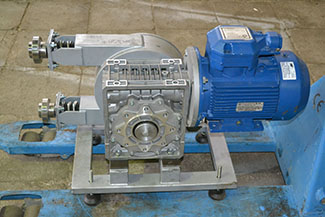

Насос перистальтический

Насос перистальтическийПеристальтические самовсасывающие насосы типа ПН-100, ПН-50, ПН32, ПН-25, ПН-16 и ПН-10 используются для перекачивания нейтральных и химически активных жидкостей, имеющих вязкость до 4500 сантипуаз и плотностью не более 3000 кг/м2 при номинальных параметрах. Последние могут варьироваться в зависимости от абсолютного давления, скорости вращения ротором и его типоразмера. Допустимо присутствие в рабочей среде твердых абразивных включений, размер которых не превышает 10% от внутреннего диаметра шланга агрегата. Также перистальтические насосы способны перекачивать газожидкостные смеси. Температура рабочей среды должна находиться в диапазоне от –20 до + 70°С.

НасосСамовсасывающие перистальтические насосы объединяют в себе качества винтовых и импеллерных моделей. При этом они способны еще и перекачивать высокотемпературные, химические агрессивные и абразивные рабочие среды. Последние могут содержать высокий уровень сахара или высоковязкие карамелизирующиеся продукты, например, плодово-ягодные начинки или патоку. Кроме того, перистальтические насосы могут работать с рабочими средами, содержащими агрессивные химические и фармацевтические продукты, щелочи, реагенты, кислоты и даже бетонные смеси.

Насос перильстатический ПН-10-1,5/35,5

Частота вращения, об./мин.
35,5
Производительность, м3/ч
1,0
Напор до, МПа
0,3
Дальность подачи, м**
30
Высота подачи, м
8
Мощность, кВт
0,55
Длина, ширина, высота, мм
800х750х600
Вес, кг
60

Насос перильстатический ПН-15-1,5/35,5

Частота вращения, об./мин.
35,5
Производительность, м3/ч
1,2
Напор до, МПа
0,4
Дальность подачи, м**
30
Высота подачи, м
10
Мощность, кВт
0,75
Длина, ширина, высота, мм
800х750х600
Вес, кг
65

Насос перильстатический ПН-20-1,5/35,5

Частота вращения, об./мин.
35,5
Производительность, м3/ч
1,5
Напор до, МПа
0,6
Дальность подачи, м**
40
Высота подачи, м
10
Мощность, кВт
1,1
Длина, ширина, высота, мм
800х750х600
Вес, кг
75

Насос перильстатический ПН-20-1,1/35,5

Частота вращения, об./мин.
35,5
Производительность, м3/ч
1,5
Напор до, МПа
0,6
Дальность подачи, м**
40
Высота подачи, м
10
Мощность, кВт
1,1
Длина, ширина, высота, мм
800х750х600
Вес, кг
80

Насос перильстатический ПН-25-1,5/35,5

Частота вращения, об./мин.
35,5
Производительность, м3/ч
1,6
Напор до, МПа
1,2
Дальность подачи, м**
50
Высота подачи, м
15
Мощность, кВт
1,5
Длина, ширина, высота, мм
800х750х600
Вес, кг
160

Насос перильстатический ПН-25-1,5/45

Частота вращения, об./мин.
45
Производительность, м3/ч
1,8
Напор до, МПа
1,3
Дальность подачи, м**
50
Высота подачи, м
15
Мощность, кВт
1,5
Длина, ширина, высота, мм
800х750х600
Вес, кг
160

Насос перильстатический ПН-25-2,2/56*

Частота вращения, об./мин.
56
Производительность, м3/ч
2,6
Напор до, МПа
1,4
Дальность подачи, м**
50
Высота подачи, м
15
Мощность, кВт
2,2
Длина, ширина, высота, мм
800х750х600
Вес, кг
180

Насос перильстатический ПН-40-2,2/35,5

Частота вращения, об./мин.
35,5
Производительность, м3/ч
2,6
Напор до, МПа
1,2
Дальность подачи, м**
50
Высота подачи, м
15
Мощность, кВт
2,2
Длина, ширина, высота, мм
900х800х700
Вес, кг
200

Насос перильстатический ПН-40-2,2/45

Частота вращения, об./мин.
45
Производительность, м3/ч
3,4
Напор до, МПа
1,3
Дальность подачи, м**
50
Высота подачи, м
15
Мощность, кВт
2,2
Длина, ширина, высота, мм
900х800х700
Вес, кг
210

Насос перильстатический ПН-40-3/56*

Частота вращения, об./мин.
56
Производительность, м3/ч
4,2
Напор до, МПа
1,4
Дальность подачи, м**
50
Высота подачи, м
15
Мощность, кВт
3
Длина, ширина, высота, мм
900х800х700
Вес, кг
230

Насос перильстатический ПН-50-4/35,5

Частота вращения, об./мин.
35,5
Производительность, м3/ч
5,7
Напор до, МПа
1,2
Дальность подачи, м**
50
Высота подачи, м
30
Мощность, кВт
4
Длина, ширина, высота, мм
1000х800х750
Вес, кг
300

Насос перильстатический ПН-50-4/45

Частота вращения, об./мин.
45
Производительность, м3/ч
7,0
Напор до, МПа
1,3
Дальность подачи, м**
50
Высота подачи, м
30
Мощность, кВт
4
Длина, ширина, высота, мм
1000х800х750
Вес, кг
300

Насос перильстатический ПН-50-5,5/56*

Частота вращения, об./мин.
56
Производительность, м3/ч
9,0
Напор до, МПа
1,4
Дальность подачи, м**
50
Высота подачи, м
30
Мощность, кВт
5,5
Длина, ширина, высота, мм
1000х800х750
Вес, кг
320

Насос перильстатический ПН-65-5,5/35,5

Частота вращения, об./мин.
35,5
Производительность, м3/ч
11,4
Напор до, МПа
1,4
Дальность подачи, м**
50
Высота подачи, м
30
Мощность, кВт
5,5
Длина, ширина, высота, мм
1115х900х920
Вес, кг
400

Насос перильстатический ПН-65-5,5/45

Частота вращения, об./мин.
45
Производительность, м3/ч
14,5
Напор до, МПа
1,4
Дальность подачи, м**
50
Высота подачи, м
30
Мощность, кВт
5,5
Длина, ширина, высота, мм
1115х900х920
Вес, кг
400

Насос перильстатический ПН-65-7,5/56*

Частота вращения, об./мин.
56
Производительность, м3/ч
17,0
Напор до, МПа
1,3
Дальность подачи, м**
50
Высота подачи, м
30
Мощность, кВт
7,5
Длина, ширина, высота, мм
1115х900х920
Вес, кг
420

Принцип работы и конструкция

Гидравлический агрегат объемного типа состоит из чугунного корпуса, в котором установлен ротор из аналогичного материала. Он оснащен двумя алюминиевыми башмаками, расположенными диаметрально.

Между ротором и внутренней стенкой чугунного корпуса насоса уложен специальный шланг, выполненный из многослойной резины. Он может быть с кордом (при эксплуатации с высокими рабочими давлениями). Крепится шланг на всасывающем и нагнетательном патрубках при помощи ленточных хомутов.

На лицевой стороне корпуса имеется крышка, на которой есть сапун, люк для обслуживания, сливная пробка и индикатор уровня глицерина (кроме моделей ПН-32, ПН-25, ПН-16 и ПН-10). Частично корпус перистальтического насоса заполняется смазывающе-охлаждающей жидкостью.

Башмаки при вращении ротора скользят по шлангу, пережимая его. В результате происходит выдавливание транспортируемой среды по направлению вращения. Сзади башмака шланг практически полностью восстанавливается в своей форме. Климатическая категория - У (категория размещения - 3). Для категории размещения 4 климатическое исполнение - УХЛ (согласно ГОСТ 15150-69).

В зависимости от температуры окружающей среды в перистальтическом насосе могут использоваться различные охлаждающе-смазывающие жидкости:

  • до +5°С - полиметилсилоксановая жидкость;
  • выше +5°С - глицерин.

Для того чтобы сделать заказ или задать вопросы, свяжитесь с нами удобным для вас способом.

Классификация перистальтических насосов

Существует три основных критерия, по которым можно разделить все перистальтические насосы на группы:

  • конструкция – моноблочная или модульная
  • рабочее давление – высокое или низкое;
  • материал шланга – с низкой эластичностью (трубчатый) или гибкий (шланговый).

Особую категорию составляет насосное оборудование для экстремальных условий работы. Оно имеет большую мощность, усиленный защищенный корпус и другие особенности.

Достоинства перистальтических насосов

  • Перемещаемая среда не соприкасается с движущимися металлическими элементами насоса.
  • Позволяет перекачивать среды с твердыми включениями неправильной формы и длинноволоконных структур.
  • Отсутствуют аэрация и вспенивание продукта.
  • Самовсасывание может достигать 850 см водяного столба.
  • Абсолютная герметичность. Шланг насоса является продолжением обвязки.
  • Отсутствуют мертвые зоны.
  • При резком изменении свойств транспортируемой среды характеристики агрегата остаются стабильными.
  • При нерегулярном поступлении рабочей среды возможна временная эксплуатация "всухую".
  • При работе вместе с преобразователем частоты насос может обеспечивать точную регуляцию подачи.
  • За счет реверса возможна промывка обвязки и самоочистка.
  • Минимальные трудозатраты и материальные расходы на техническое обслуживание.
  • Простота ремонта.

Недостатки перистальтических насосов

К минусам оборудования относят:

  • необходимость регулярной замены шлангов из-за физического износа;
  • ограничения по рабочему давлению (до 16 атм для шланговых перистальтических насосов);
  • высокая цена трубопроводных трасс для агрессивных жидкостей;
  • низкая производительность при работе с высоковязкими средами;
  • волнообразный поток жидкости – подходит не для всех производственных процессов.

Сферы применения

Перистальтические насосы применяют во многих отраслях промышленности:

  • пищевое производство – перекачивание и дозирование жидкостей, пюре, в том числе кетчупа, сливок, йогурта с кусочками фруктов;
  • фармацевтика и предприятия, выпускающие косметику – транспортировка сиропов, гелей, мазей, кремов, сывороток;
  • химическая промышленность – перекачивание жидкостей, в том числе агрессивных, с повышенной или низкой кислотностью;
  • целлюлозно-бумажные комбинаты (транспортировка т. н. мыла – загрязненного осадка из варочных камер);
  • предприятия по производству керамических изделий – для перемещения фарфорового шликера;
  • лакокрасочные предприятия – перекачивание чернил, красок на водной и акриловой основе, грунтовок;
  • строительство – перемещение жидких смесей, в том числе пенобетона, штукатурных растворов, жидкого пола;
  • добывающие компании – перекачивание нефти, газа, шлама;
  • очистные сооружения – перемещение загрязненной жидкости, отходов.

Для эффективного использования перистальтических насосов нужны соответствующие шланги. Их выбирают с учетом агрессивности жидкости, наличия механических включений, температуры эксплуатации.
